硬件012——NE555 芯片的三种稳态电路介绍

NE555---三种稳态电路例

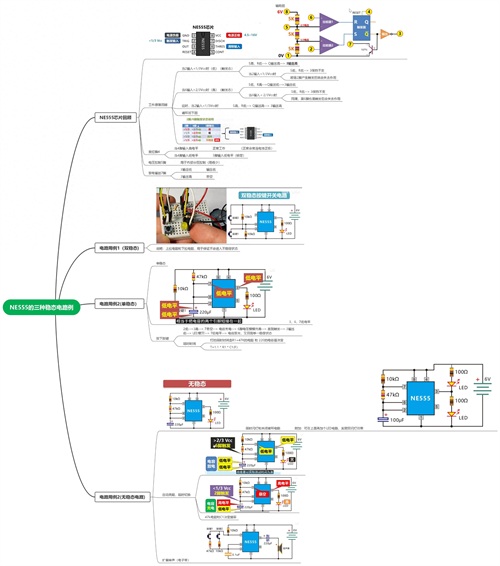

该思维导图主要介绍了 NE555 芯片的三种稳态电路，包括 基本原理、引脚说明、电路示例以及应用案例，详细讲解了 NE555 在不同电路中的使用方式。

1.NE555 芯片概述

介绍了 NE555 定时器芯片的 引脚功能，包括 电源（VCC）、接地（GND）、触发（TRIG）、复位（RESET）、控制电压（CTRL）、阈值（THRESH）、放电（DISCH）和输出（OUT）。解析了 内部结构，主要由 两个比较器、RS 触发器、放电晶体管和输出级 组成。

2.电路示例

电路示例 1（双稳态电路）作用：双稳态电路有两个稳定状态，可用于 按键触发切换（如继电器控制）。原理：通过按键触发输入端 TRIG，使 输出 OUT 变高或变低，并保持该状态，直到下一次触发。该电路适用于 触发开关、记忆电路等应用。电路示例 2（单稳态电路）作用：当触发输入后，输出会短暂变高（或低），然后自动恢复，用于 定时器、脉冲发生器。原理：通过外部电阻和电容控制定时长度，按下触发键后，NE555 输出一个设定时长的 高电平，然后恢复低电平。电路示例 3（无稳态电路/多谐振荡器）作用：生成 连续的方波信号，用于 LED 闪烁、蜂鸣器、脉冲信号等。原理：采用 RC 充放电原理，使 NE555 持续输出高低电平交替变化的脉冲信号。适用于 频率可调振荡器、PWM 信号发生器等。
