总结半加器和全加器的逻辑功能（半加器和全加器的区别及逻辑表达式）
单片机入门基础数字电路之什么是半加器，什么是全加器？
本文主要介绍半加器和全加器，通过逻辑电路和其真值表了解它们的原理，以了解单片机、CPU是怎么工作的。
在进入这个主题之前，要先了解布尔逻辑和逻辑门，这对本文的阅读，或者阅读其他数字电路资料非常重要。
什么是加法器？
加法器是一种计算器，用于将两个二进制数相加。这个计算器不是指带有按钮的计算器，这是一种可以与许多其他电路集成以实现广泛应用的电路。有两种加法器：
1. 半加器
2. 全加器
半加器：
在半加器和其它逻辑门的帮助下，我们可以设计能够执行简单加法的电路。
让我们先来看看一位二进制的加法。
0+0 = 0
0+1 = 1
1+0 = 1
1+1 = 10
一位二进制加法器是最小单元，上面的算式可以看到1+1=10，有2位输出。
因此，上述加法算式可以写成：
0+0 = 00
0+1 = 01
1+0 = 01
1+1 = 10

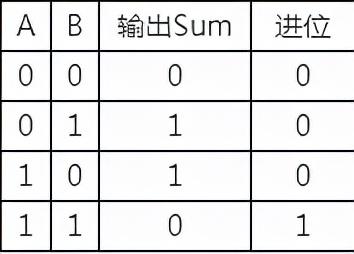

这里'10'的输出'1'为进位。结果显示在下面的真值表中。

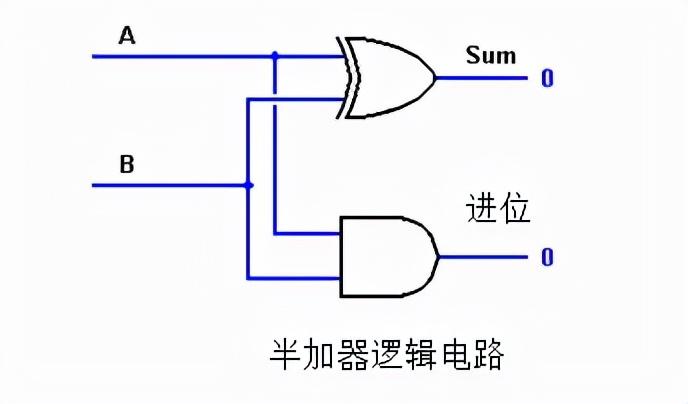

先看看实现半加器的逻辑图。
从真值表和逻辑图中可以清楚地看出，这个 1 位加法器用异或门和进位的与门实现，输出“Sum”。
对于复杂的加法，可能存在多位数相加的情况。这需要更合适的加法器来帮助——全加器。
全加器：
两个半加器电路可以实现一个全加器。第一个半加法器将用于将 A 和 B 相加以产生部分和。后一个半加法器用于将 CIN 与前一个半加法器产生的和相加，以获得最终的 S 输出。

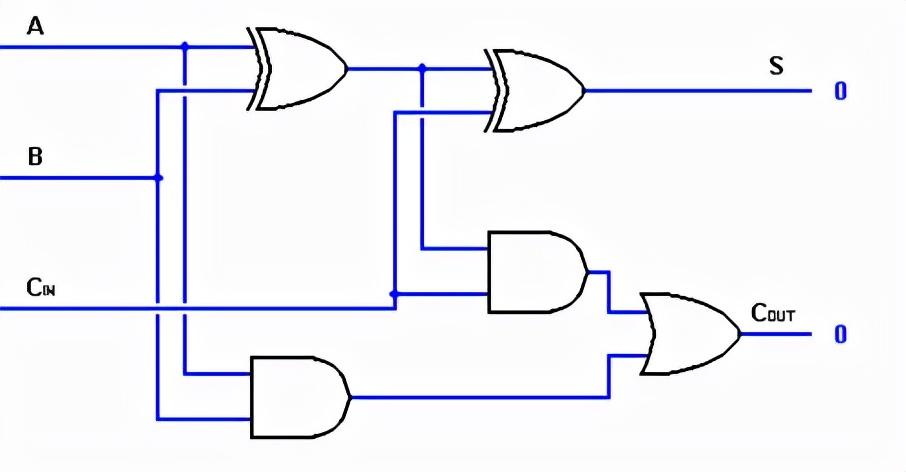

任何半加器逻辑产生进位，就会有一个输出进位。因此，COUT 将是半加器进位输出。看看下面全加器逻辑电路的实现。
这种类型的加法器比半加法器的实现稍微复杂。半加器和全加器的主要区别在于全加器具有三个输入和两个输出。
前两个输入是加数“A”和 “B”，第三个输入是前面一步的运算进位CIN，如1+1=10，结果“10”中的“1”就是CIN，用于下一次相加运算的输入。

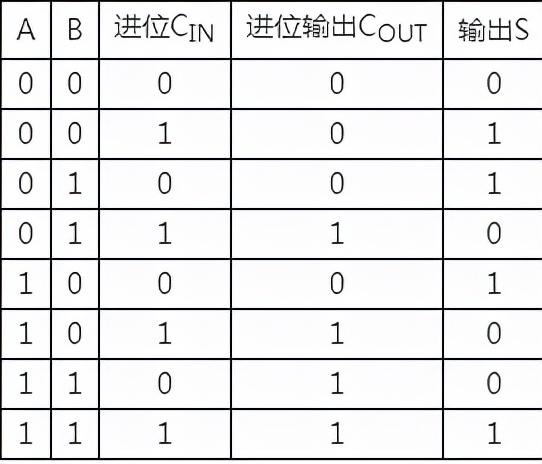

从上面的真值表和全加器逻辑图，我们可以看到，输出S是输入 A 与 B 的半加器运算结果和进位CIN的异或运算。
我们还必须注意，只有当“A”,“B”“CIN”输入中的任意两个输入为高电平时，COUT 才会为真。

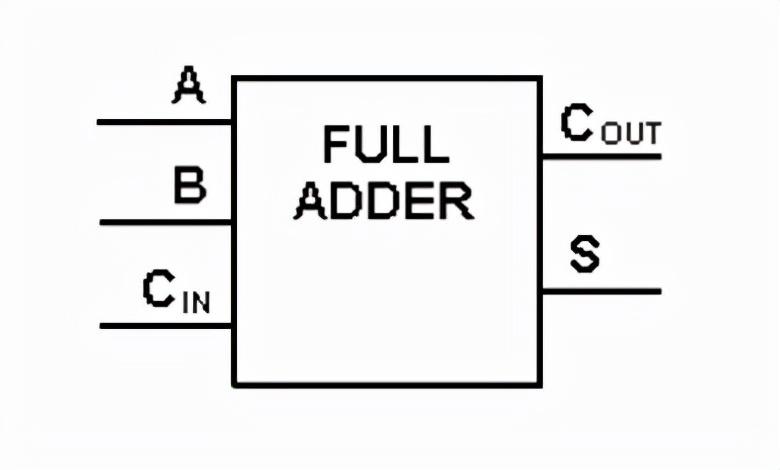

把全加器复杂的逻辑图抽象出来，用以下图来表示：

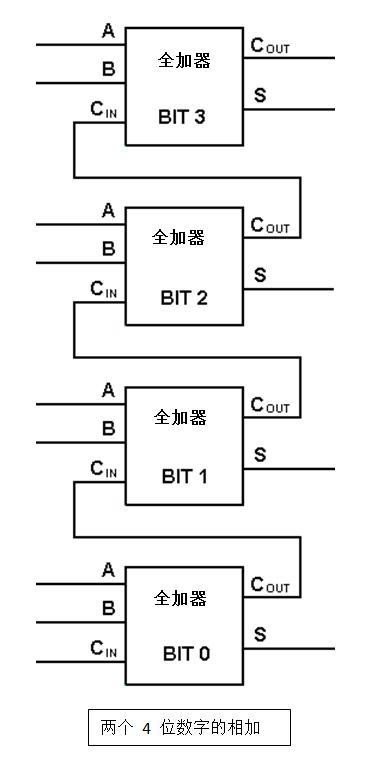

使用这种抽象类型的符号，我们把多个全加器组合，从前一个单元全加器输出一个进位，并将这个进位发送到下一个全加器，可以组成多位加法器。
在计算机中，对于多位运算，每个位由一个全加器表示。因此，要把4位二进制数相加，可以通过两个由4个全加器组合形成的多位加法器来完成。
上面为数字电路的加法器相关介绍，错误之处欢迎指出。
