贴片电阻表面的丝印有什么含义？教大家如何根据丝印辨别电阻值
电阻是电路设计中最常用的元器件，在一块电路板上用量最大的可能就是电阻和电容了。贴片电阻因为体积小，容易机器焊接，能大大的提高量产效率、减小出错率、降低成本，所以使用越来越广泛。贴片电阻表面一般都会印有丝印，其丝印带表了不同的阻值信息，贴片电阻的丝印如何解读？本文将和大家一起来探讨贴片电阻丝印的读数方法。

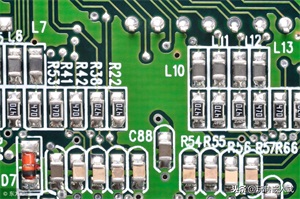

电路板上的贴片电阻
常见的电阻丝印一般有这几种情况：1)带有三位数字的丝印；2)带有四位数字的丝印；3)带有字母R的丝印；4)带有数字和字母混合的丝印。下面和大家分享这几种丝印的读数方法。
带有三位数字的丝印
三位数字中，其前两位数字代表有效值，第三位数字代表0的个数或者是10的幂数。如下：
第一位数字：代表第一位有效数字；第二位数字：代表第二位有效数字；第三位数字：代表10的幂数；

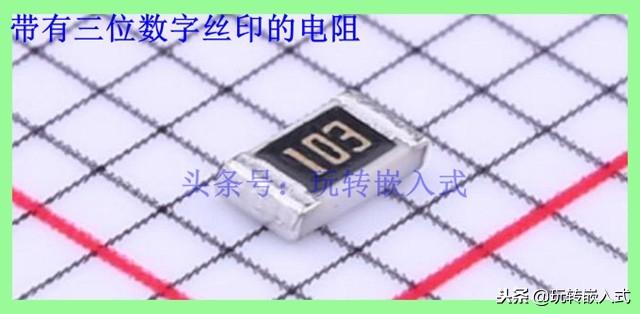

如下图所示，电阻的表面丝印为103，则读数为：10×10^3=10000Ω=10KΩ，即数字103的丝印表示电阻值为10K欧姆。
带有三位数字丝印的电阻，丝印103
下图电阻的丝印为154，则其读数为15×10^4=150000Ω=150KΩ，即数字154的丝印表示电阻值为150K欧姆。

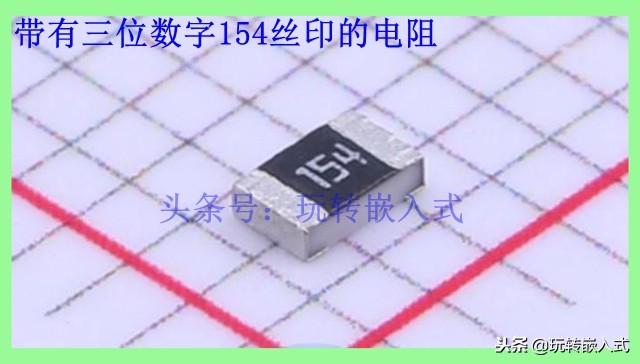

带有三位数字丝印的电阻，丝印154
三位数字的丝印其精度一般为5%。
带有四位数字的丝印
有些贴片电阻带有四位数字的丝印，一般表示其精度1%。其前三位数字表示有效数字，第四位数字表示0的个数或者10的幂数。即：
第一位数字：代表第一位有效数字；第二位数字：代表第二位有效数字；第三位数字：代表第三位有效数字；第四位数字：代表10的幂数
如下图所示，是丝印为1002的贴片电阻，其读数如下：100×10^2=10000Ω=10KΩ，即1002丝印表示阻值为10K欧姆，精度为1%。

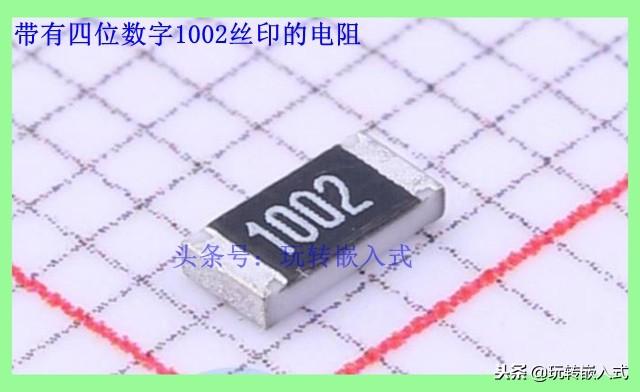

带有四位数字丝印的电阻，丝印1002
如下图，丝印为2703，所表示的阻值为：270×10^3=270000Ω=270KΩ。精度为1%。

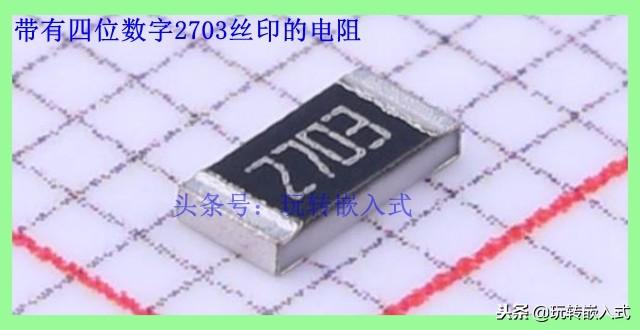

带有四位数字丝印的电阻，丝印2703
带有字母R丝印的电阻
还有一类电阻带有数字和字母R，这类电阻的阻值一般比较小，精度多为1%，可以把R看作是小数点，前边的数字为有效值。

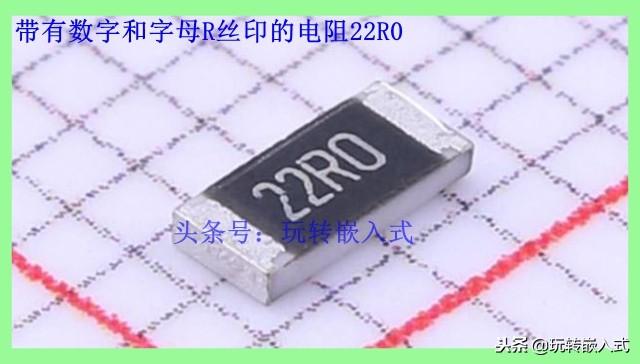

如下图所示，丝印为22R0，将R看作小数点，前边的数字代表有效值，则其读数为22Ω，精度为1%。
带有数字和字母R的丝印，22R0
如下图所示，电阻的丝印为3R3，则表示其阻值为3.3Ω，精度为1%。

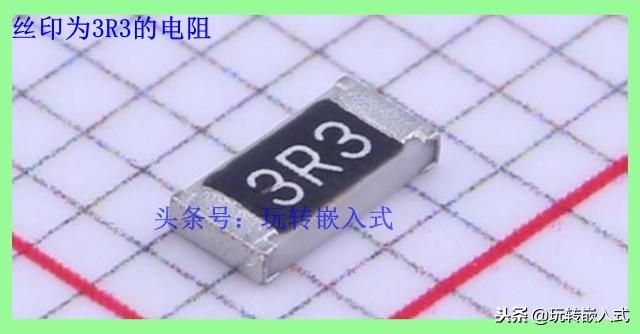

丝印为3R3的电阻
这种贴片电阻的精度多为1%，也有的是5%的，并不是绝对的。
带有数字和R之外其他字母的电阻
这一类电阻丝印在0603封装中比较常见，精度为1%，这种读数方法没有规律可循，但是却有章可依据，有与之对应的标准E-96，该标准规定了这类丝印的读数方法。
E96标准规定：用两位数字加一个字母作为丝印，实际阻值可以通过查表来获取。如下表所示。

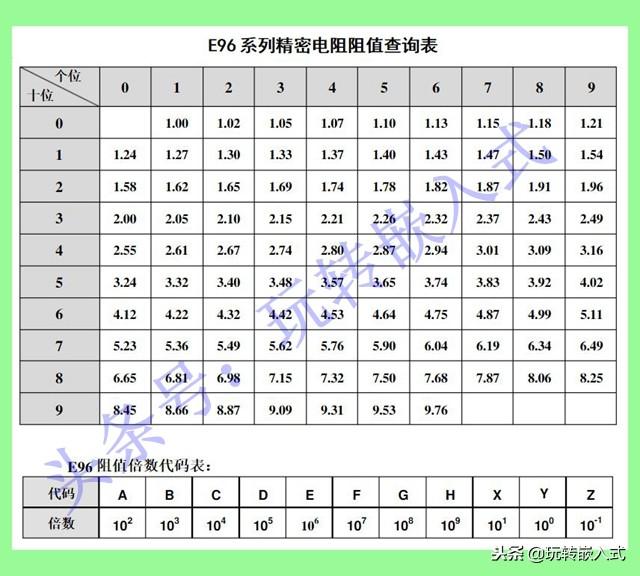

E-96电阻丝印标准
上表中用01～96的96个二位数（行、列）依次代表E96阻值系列中1.0 ～9.76之间的96个基本数值，而第三位英文字母则表示该基本数值乘以10的n次方。如下图，丝印为88A的电阻，读数方法如下：
从表中查询到88代表8.06，A表示10^2，即表示8.06×10^2=806欧姆。

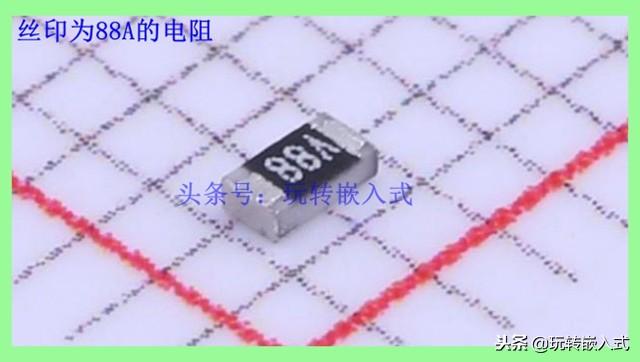

丝印为88A的电阻
再举例如下，丝印为01Y，从标准中可知01表示1，Y表示10^0，即01Y代表的是阻值为1Ω的电阻。

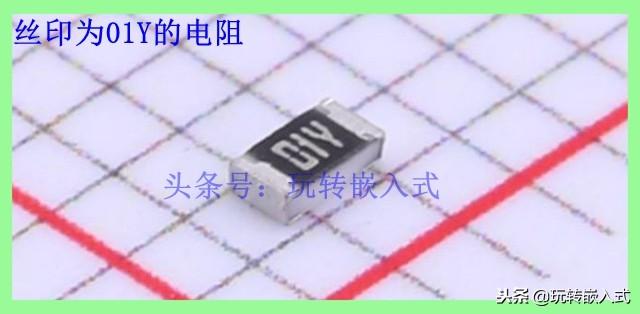

丝印为01Y的电阻
以上就是这几种贴片电阻丝印的读数方式，大家了解一下还是好的。当然，前提是大家得有一双好眼睛，看请上面的丝印，反正我已经老眼昏花看不清了。
欢迎大家留言评论和我一起探讨，更多精彩内容请关注本头条号，带你学电子。
