按钮开关的型号及介绍（按钮开关有几种类型及作用）
按钮开关的型号及介绍（按钮开关有几种类型及作用）
在电路使用中，经常会用到按钮开关、旋钮开关。根据功能的不同，开关的种类也是五花八门。
按钮开关
1.按钮自复位开关，
我们常说的按钮开关一般是指按钮自复位开关。

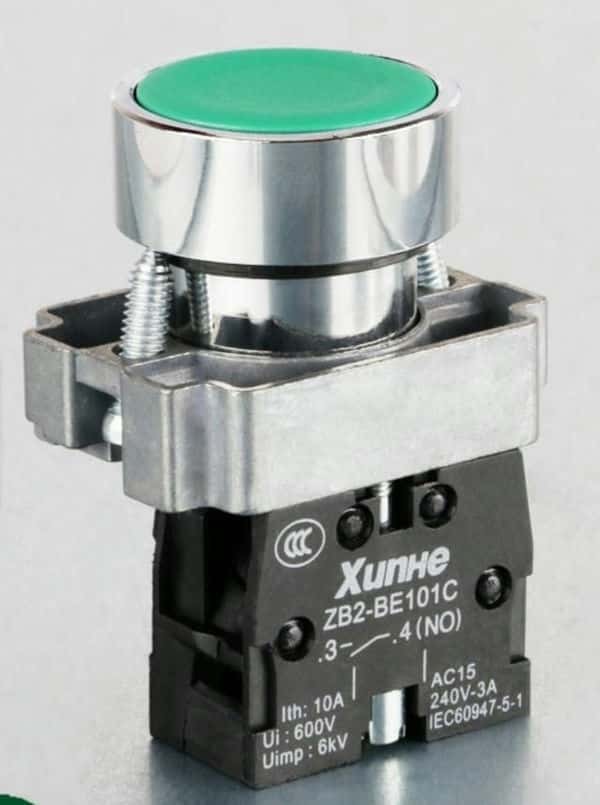

XB2按钮自复位开关
按下按钮开关，开关的触点动作，松开按钮，按钮自动弹出，按钮触点复位。起、保、停电路、星三角电路都使用的为按钮自复位开关。
2.按钮自锁开关，按下按钮开关，开关的触点动作，按钮并锁住，当重新在按下按钮时按钮才会弹出，按钮触点复位。

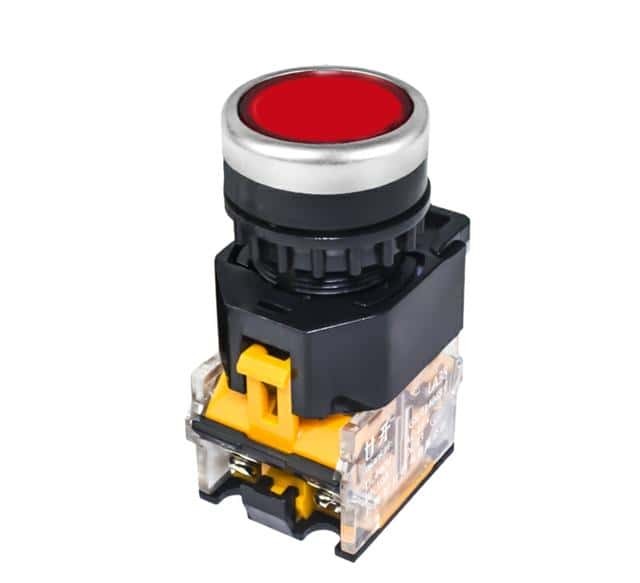

LA38按钮自锁开关
按钮自锁开关使用于一些指示灯、三色灯控制中。
为什么电机控制电路使用自复位按钮开关，而不使用自锁按钮开关，还可以节省一个停止按钮。因为电路要考虑忽然停电，停电时，有些人会不关闭自锁按钮开关或电源开关，停电了就去机器内打扫卫生，当忽然来电，机器自动运行，相对比较危险。
如果使用自复位按钮，发生停电时，又忽然来电，机器并不会自动运行，需要按按钮重新启动，相对比较安全。
3.带指示灯的按钮开关，自锁、自复位的按钮开关都可以选择带指示灯，使用起来比较直观。一般在按钮开关的触点中间，有A1、A2端子为指示灯电源线，指示灯电源线可以与按钮下的负载并联，比如接触器、继电器的线圈。

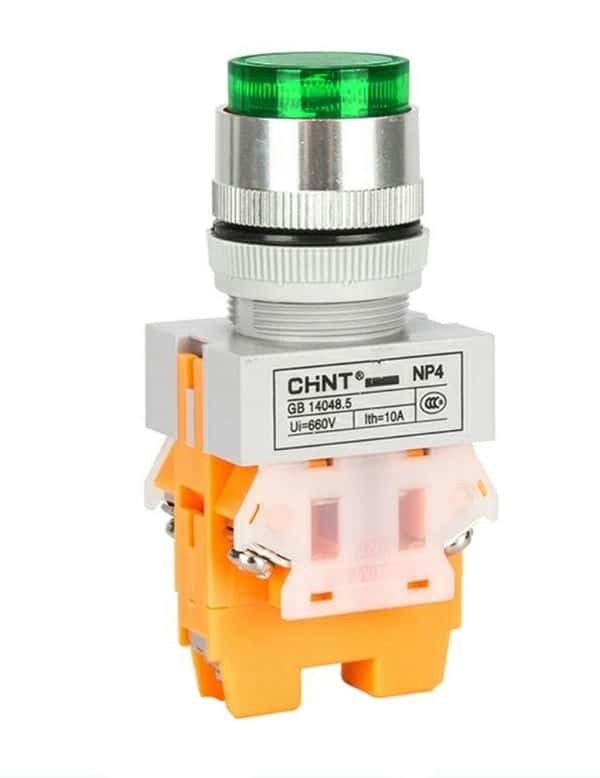

NP4带灯按钮开关
旋钮开关
旋钮开关又名转换开关

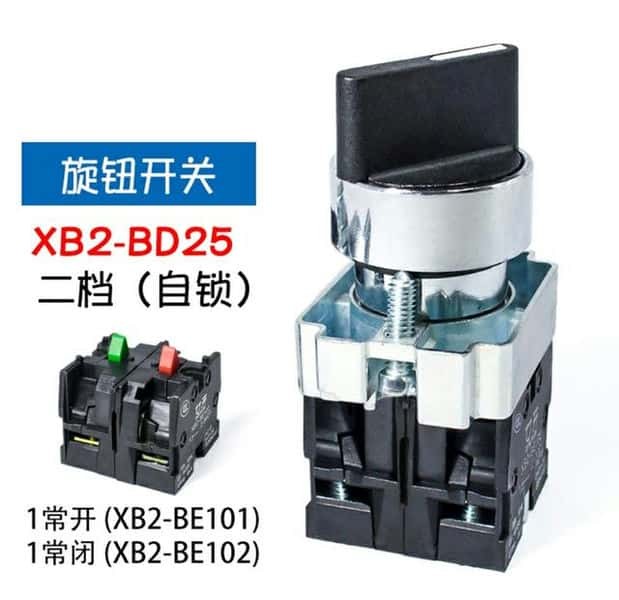

1.两档自锁旋钮开关。
XB2-BD25旋钮开关
两档自锁旋钮开关，当开关向右旋转60度，旋钮开关的触点同时动作，开关并不会自动复位，停止时，需要向左旋转60度。
常用于手动/自动切换，或一些电气原件的开关温控仪、触摸屏之类。

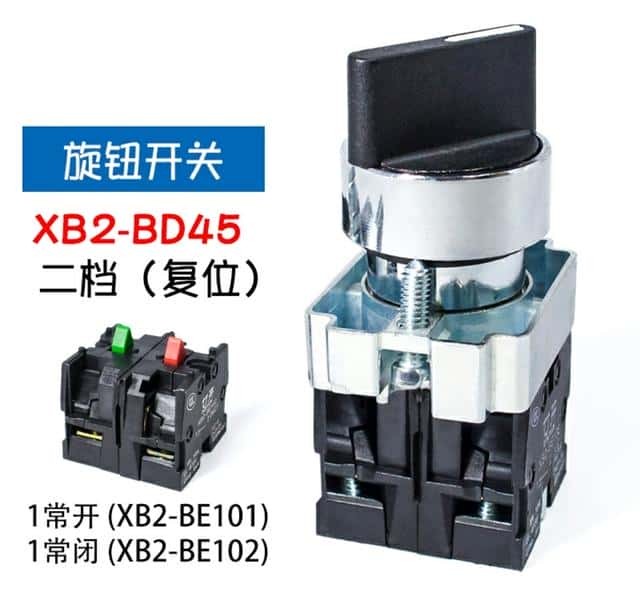

2.两档自复位旋钮开关
XB2-BD45旋钮开关
两档自复位旋钮开关，当开关向右旋转60度，旋钮开关的触点同时动作，松手时会自动复位。
两档自复位旋钮开关在使用率上并不是很高。

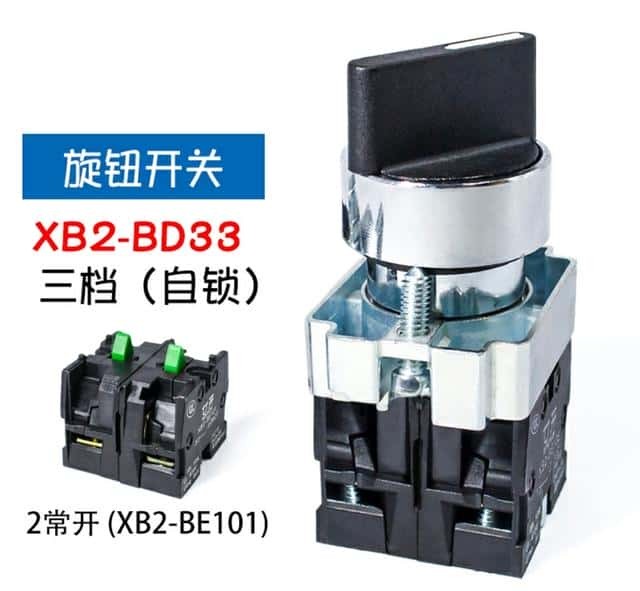

3.三档自锁旋钮开关
XB2-BD33旋钮开关
三档自锁旋钮开关的旋钮初始位置在正中间，向左旋转45度并锁住，左边触点动作。旋转到中间，左边触点复位。向右旋转45度并锁住，右边辅助触点动作，旋转到中间位置触点复位。
三档自锁按钮下的常开、常闭触点可以自由选择，一般常用两幅常开触点。
三档自锁旋转开关适用于有多功能选择的电路，也可以用于手动/自动切换。

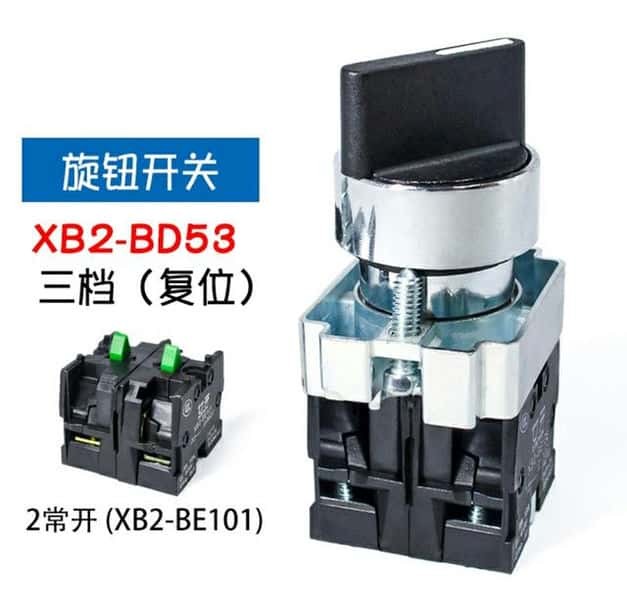

4.三档自复位旋转开关
XB2-BD33旋钮开关
三档自复位旋转开关旋钮初始位置在中间，向左旋转，左触点动作。向右旋转，右触点动作。松手时自动复位至中间。
三档自复位开关常用于，手动模式下，气缸、油缸上升、下降。或电机正反转，比较方便。
按钮开关与旋钮开关的种类应该还有很多，我目前只接触到这些开关，你们还接触过哪些特殊的按钮、旋钮开关分享下。
