回火的目的是什么,回火的目的是什么?工件淬火后为什么要及时回火?
本文目录
1.回火的目的是什么?工件淬火后为什么要及时回火? 2.回火的目的是什么,常用的回火操作有哪几种 3.什么是回火 4.回火的目的是什么,常用的回火操作有哪几种
回火的目的是什么?工件淬火后为什么要及时回火?
回火的目的是消除淬火工艺的内应力，降低硬度，提高其韧性；
工件淬火后要及时回火是淬火后的工件硬度强又脆，回火有利于提高工件的韧性，不容易断裂。
回火的目的是什么,常用的回火操作有哪几种
回火
又称配火。金属热处理工艺的一种。将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。根据不同的要求可采用低温回火、中温回火或高温回火。通常随着回火温度的升高，硬度和强度降低，延性或韧性逐渐增高。
钢铁工件在淬火后具有以下特点：①得到了马氏体、贝氏体、残余奥氏体等不平衡（即不稳定）组织。②存在较大内应力。③力学性能不能满足要求。因此，钢铁工件淬火后一般都要经过回火。
作用 回火的作用在于：①提高组织稳定性，使工件在使用过程中不再发生组织转变，从而使工件几何尺寸和性能保持稳定。②消除内应力，以便改善工件的使用性能并稳定工件几何尺寸。③调整钢铁的力学性能以满足使用要求。
回火之所以具有这些作用，是因为温度升高时，原子活动能力增强，钢铁中的铁、碳和其他合金元素的原子可以较快地进行扩散，实现原子的重新排列组合，从而使不稳定的不平衡组织逐步转变为稳定的平衡组织。内应力的消除还与温度升高时金属强度降低有关。一般钢铁回火时，硬度和强度下降，塑性提高。回火温度越高，这些力学性能的变化越大。有些合金元素含量较高的合金钢，在某一温度范围回火时，会析出一些颗粒细小的金属化合物，使强度和硬度上升。这种现象称为二次硬化。

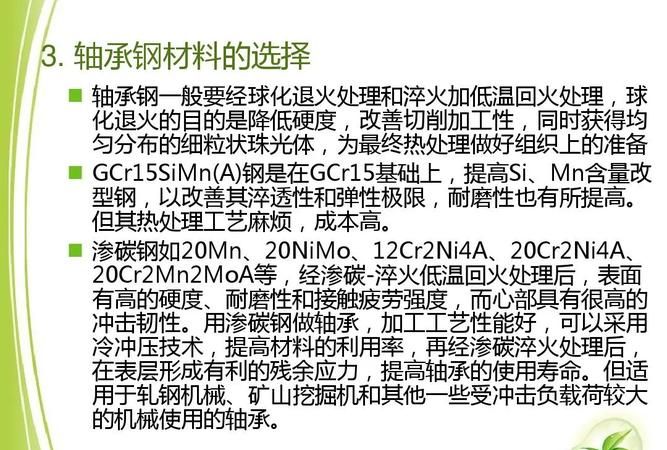

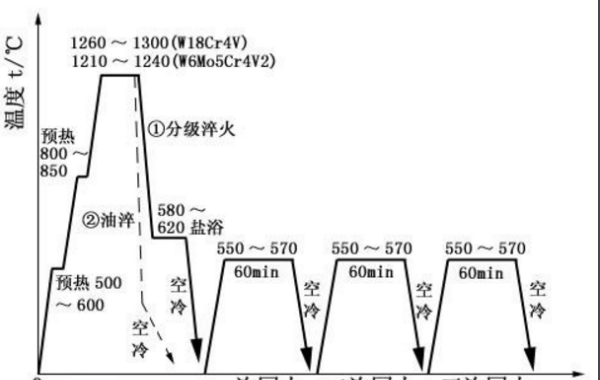

要求 用途不同的工件应在不同温度下回火，以满足使用中的要求。①刀具、轴承、渗碳淬火零件、表面淬火零件通常在250℃以下进行低温回火。低温回火后硬度变化不大，内应力减小，韧性稍有提高。②弹簧在350～500℃下中温回火，可获得较高的弹性和必要的韧性。③中碳结构钢制作的零件通常在500～600℃进行高温回火，以获得适宜的强度与韧性的良好配合。淬火加高温回火的热处理工艺总称为调质。
钢在300℃左右回火时，常使其脆性增大，这种现象称为第一类回火脆性。一般不应在这个温度区间回火。某些中碳合金结构钢在高温回火后，如果缓慢冷至室温，也易于变脆。这种现象称为第二类回火脆性。在钢中加入钼，或回火时在油或水中冷却，都可以防止第二类回火脆性。将第二类回火脆性的钢重新加热至原来的回火温度，便可以消除这种脆性。
什么是回火
回火：
又称配火。指将经过淬火的工件重新加热到低于下临界温度Ac1（加热时珠光体向奥氏体转变的开始温度）的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。
或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。
回火的目的：
1、提高组织稳定性，使工件在使用过程中不再发生组织转变，从而使工件几何尺寸和性能保持稳定。
2、减小或消除淬火钢件中的内应力，或者降低其硬度和强度，以提高其延性或韧性，以便改善工件的使用性能并稳定工件几何尺寸。
3、淬火后的工件应及时回火，通过淬火和回火的相配合，才可以获得所需的力学性能以满足使用要求。
拓展资料：
回火炉的使用注意事项：
1、回火工件进炉前，将配电箱送电，将回头台车开出，检查仪器、仪表是否正常(设定温度值)，风扇电机、加热器等是否完好。
2、装活时要求摆放整齐，不能歪斜，高度以进炉后不挂炉内电源并留有100毫米间距为宜。
3、回台车进炉时要慢行，观察进炉台车运行是否畅通，电源线是否有挂链受阻，进炉后将门关闭，升温开动风扇电机，调好温度，并以温度计来校正温度。
4、回火结束出炉时，首先将加热开关关闭再将风扇电机关闭，然后将门打开，将台车开出。
5、在装卸炉中产品完毕时必须检查热电偶是否插入回火炉中（热电偶是测量温度的数据值），同时千万注意别碰热电偶（工件不准与热电偶接触）。
6、回火炉在工作中每隔1小时，值班工作人员必须观察回火炉仪表温度是否正常。
7、电路出现故障或由于故障起火时，关闭电门灭火。当炉内着火时，立即将门打开将台车开出，关闭电门灭火。
8、电气系统出故障时，一律由电工维修，非电气人员严禁自行修理。
回火的目的是什么,常用的回火操作有哪几种
回火的目的：钢淬火后的组织是马氏体和残余奥氏体，处于亚稳定状态，回火是使其趋于稳定状态的处理。按照零件的要求得到所需要的组织。
分为低温回火、中温回火、高温回火；
低温回火（150~250℃）得到的是回火马氏体组织，在保存高硬度的情况下，降低钢的淬火应力和脆性；
中温回火（350~500℃）得到的是回火托氏体组织，硬度为HRC40~50。这类组织具有高的弹性极限和屈服极限，具有较好的韧性，主要用于弹性元件等；
高温回火（500~650℃）高温回火得到回火索氏体组织。具有优良的综合力学性能，多用于结构零件淬火后的回火。淬火+高温回火称为调质。

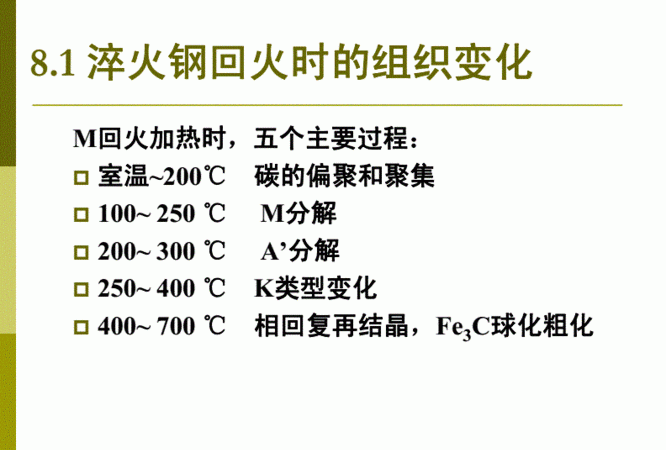

碳钢的回火过程
淬火碳钢回火过程中的组织转变对于各种钢来说都有代表性。回火过程包括马氏体分解，碳化物的析出、转化、聚集和长大，铁素体回复和再结晶，残留奥氏体分解等四类反应。低、中碳钢回火过程中的转变示意。根据它们的反应温度，可描述为相互交叠的四个阶段。
在250℃回火后，马氏体内仍保持含碳约0.25%。含碳低于 0.2%的马氏体在200℃以下回火时不发生ε-碳化物沉淀，只有碳的偏聚，而在更高的温度回火则直接分解出渗碳体。
以上内容参考：百度百科-回火
以上就是关于回火的目的是什么 ,回火的目的是什么?工件淬火后为什么要及时回火?的全部内容，以及回火的目的是什么 的相关内容,希望能够帮到您。
